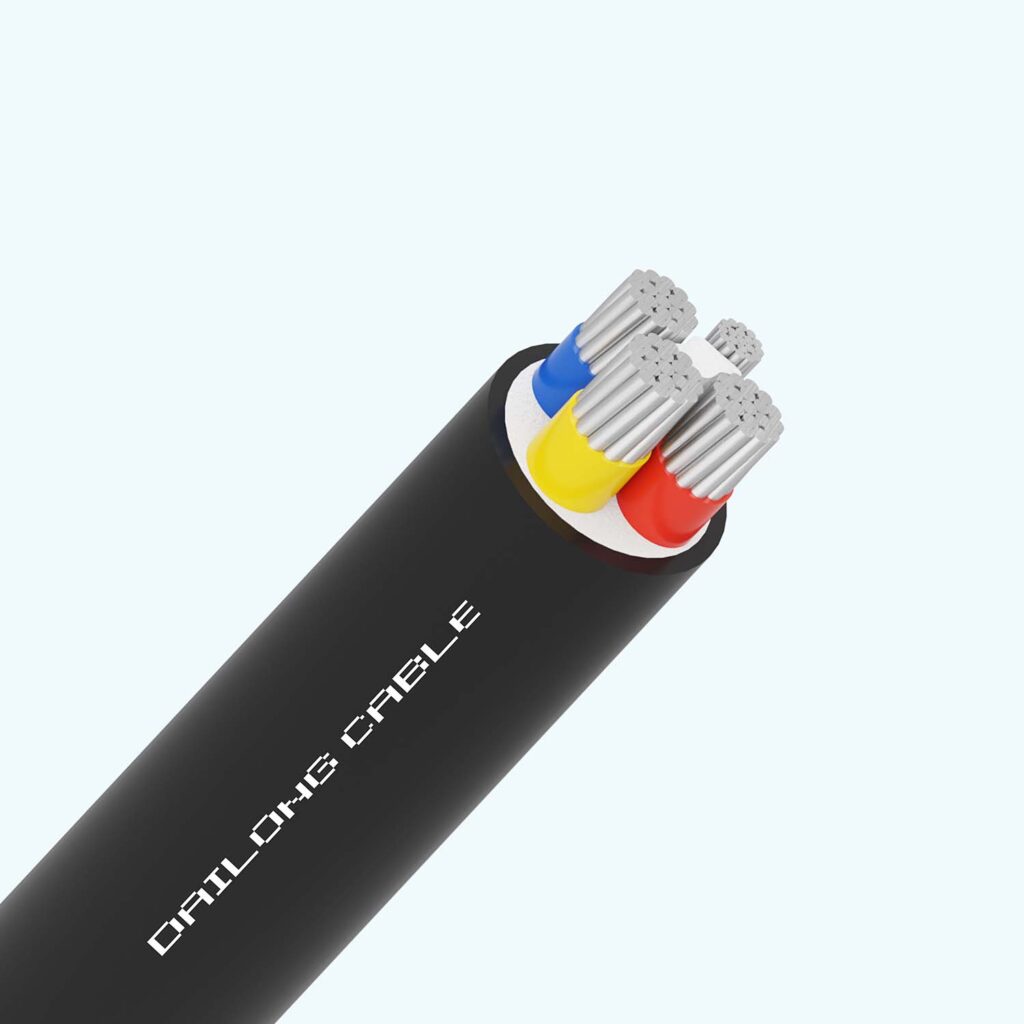

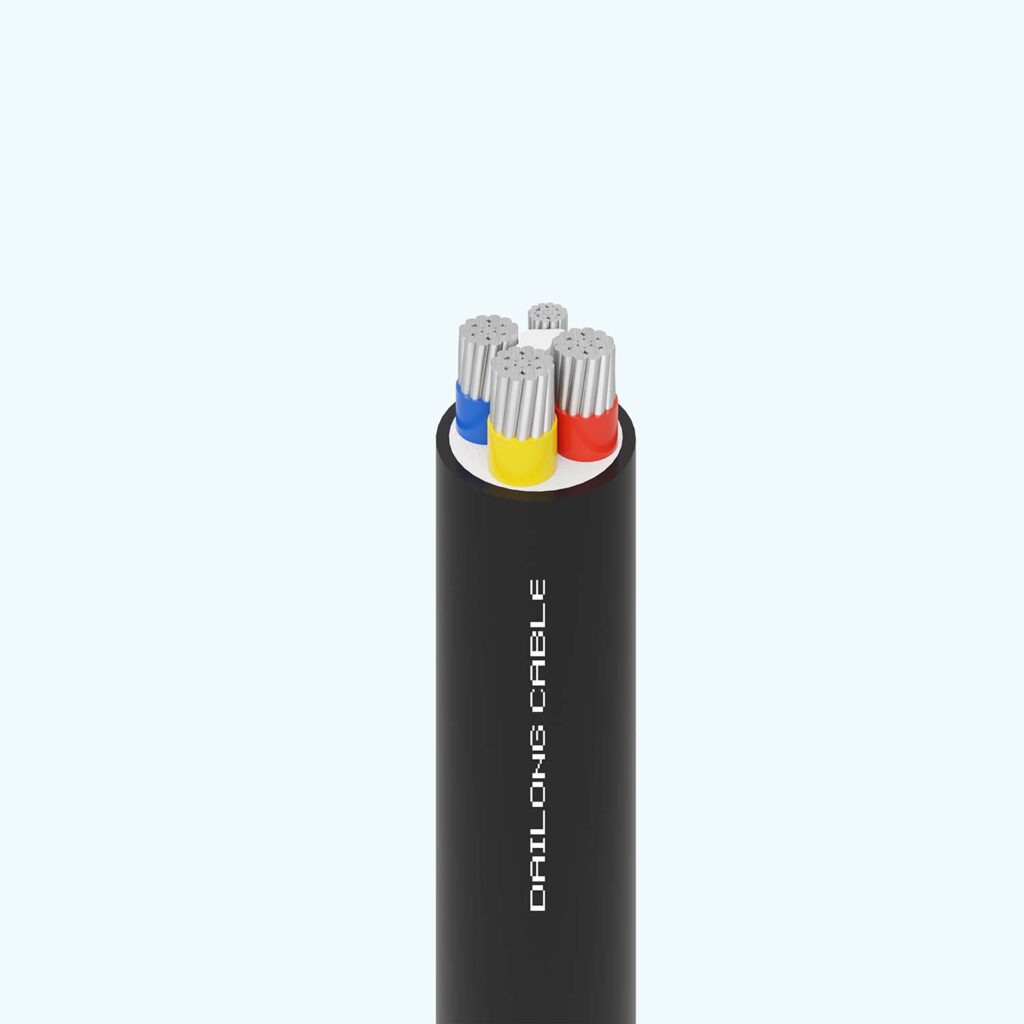

AL/PVC/PVC - W 0,6/ 1kV

NHẬN BIẾT CÁP: bằng băng màu

• Cách điện:
  • Cáp 1 lõi: màu xám
  • Cáp nhiều lõi : đỏ, vàng, xanh, đen.
• Vỏ bọc: Den
• Cách nhận biết trên có thể thay đổi theo yêu cầu.

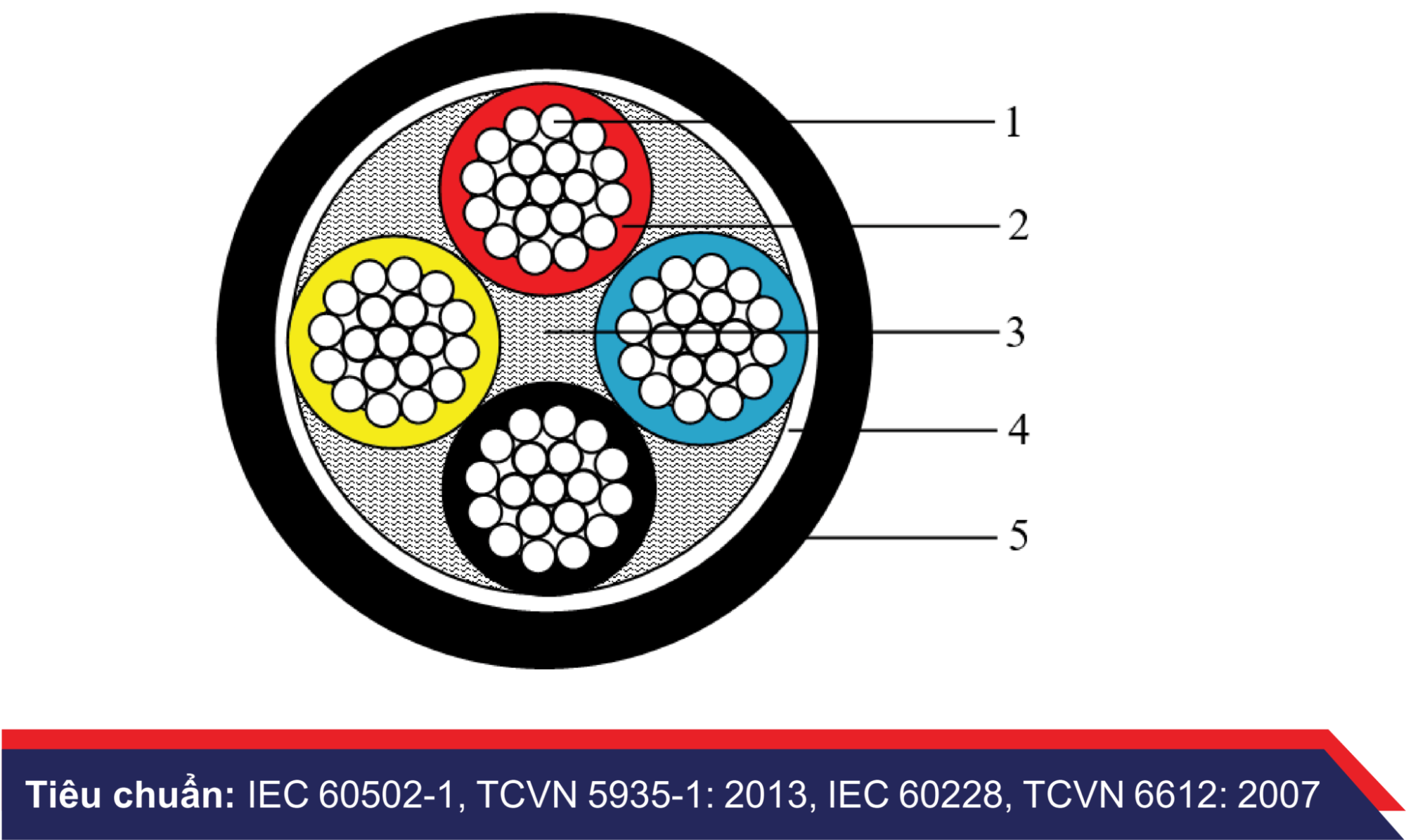

CẤU TRÚC (Chú thích hình cấu trúc sản phẩm (hình bên trái)): AL/PVC/PVC -W

1.  Ruột dẫn: Nhôm (cấp 2) nén chặt hoặc không nền và vật liệu chống thấm.
2.  Cách điện: PVC
3.  Chất độn: PVC hoặc PP, băng quấn (nếu cần)
4.  Vỏ ngoài: PVC (loại ST1)

CÁC ĐẶC TÍNH CỦA CÁP:

• Điện áp định mức U_o /U: 0,6/1 kV
• Nhiệt độ ruột dẫn tối đa trong điều kiện vận hành binh thường: 70°C
• Nhiệt độ ruột dẫn lớn nhất khi ngắn mạch trong thời gian tối đa 55:
  • Đối với tiết diện ruột dẫn > 300 mm^₂: 140°C
  • Đối với tiết diện ruột dẫn ≤ 300 mm^₂: 160°C
